Einspritzpumpensteuergerät - Ausbauanleitung PSG5

Die Demontage und Montage ist sehr einfach !

Folgende Werkzeuge werden zur Demontage benötigt :

Torx 25, Torx 10 - mit Magnetende, Seitenschneider und Markierungsmaterial für 4 Kabel

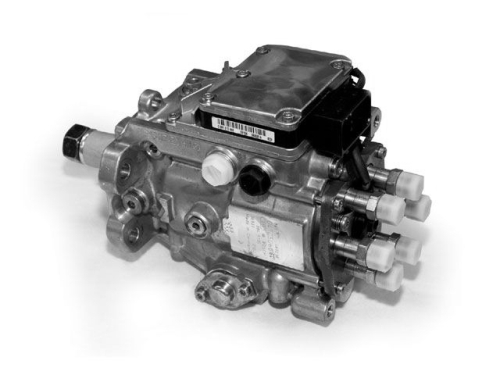

1.Die Pumpe soll im Auto bleiben! Es reicht nur das Steuergerät abzubauen.

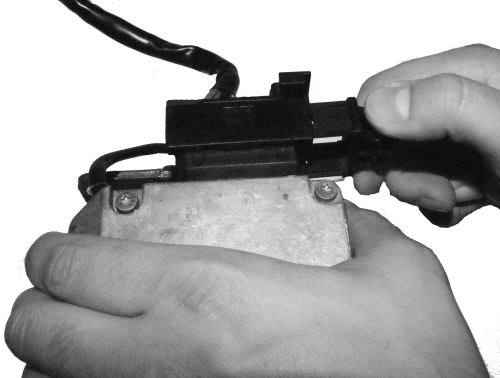

2.Abziehen des Steckers vom Steuergerät

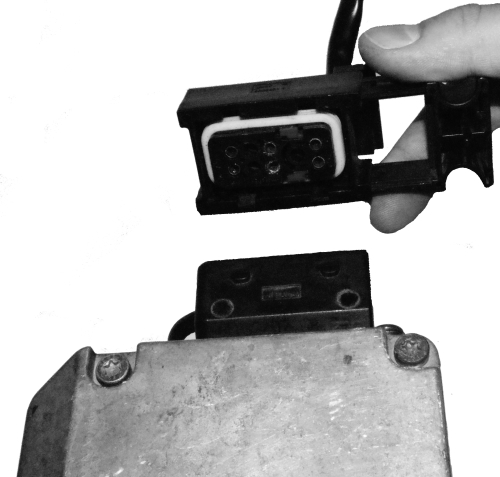

3.Ansicht auf den vom Steuergerät abgezogenen Stecker

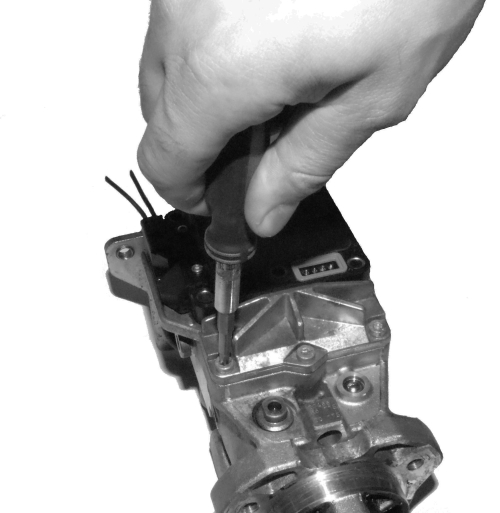

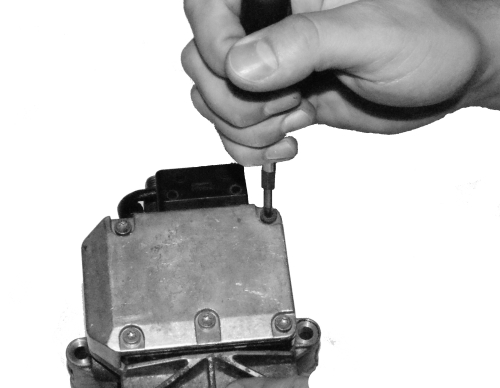

4.Abschrauben der 5 Schrauben mit Schlüssel Torx 25

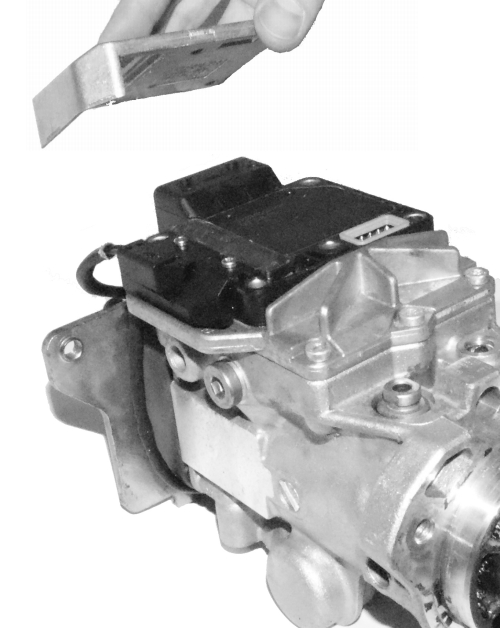

5.Abnehmen des Metalldeckels

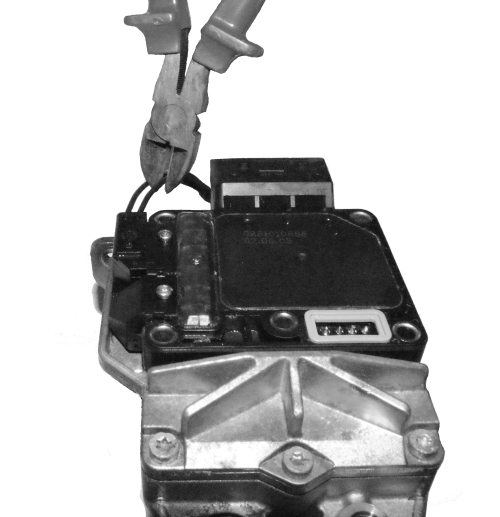

6.Die 4 Leitungen vor dem Durchtrennen verwechslungssicher markieren!

Abtrennen der 4 Leitungen mit dem Seitenschneider

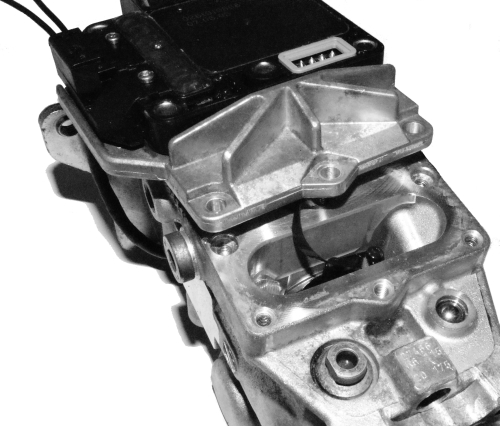

7.Abschrauben mit dem Schlüssel Torx 25 die übrigen 3 Schrauben...

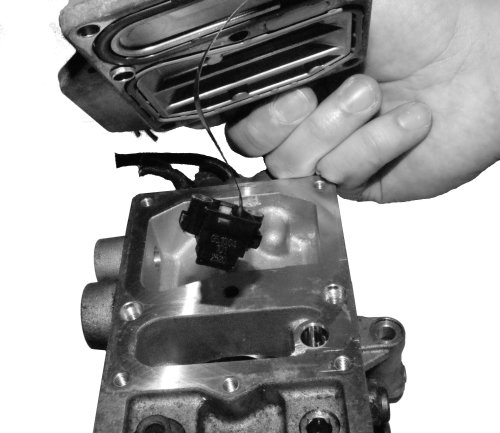

8. Achtung! Man darf das Steuergerät nicht so schnell hochheben,

weil sich unten noch ein Drehwinkelsensor befindet.

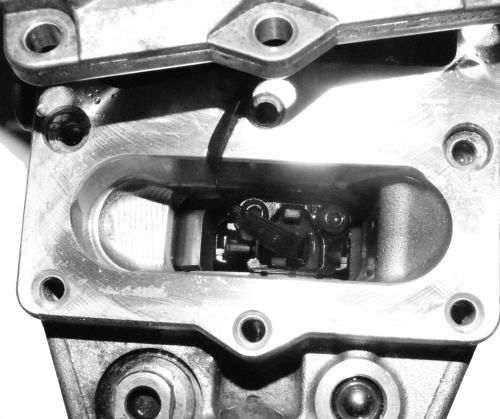

9.Ansicht auf den Drehwinkelsensor

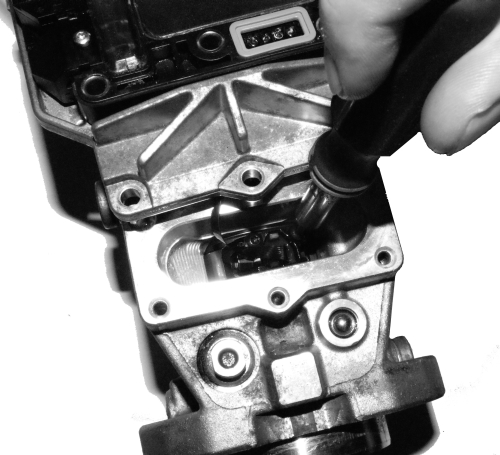

10. Abschrauben mit dem Schlüssel Torx 10 (mit Magnetende) die 2 Schrauben

11. Fertig !
